Prova di vibrazione casuale per l'IEC 60068-2-64, apparecchiatura di collaudo di vibrazione

Porcellana Prova di vibrazione casuale per l'IEC 60068-2-64, apparecchiatura di collaudo di vibrazione fornitore
Prova di vibrazione casuale per l'IEC 60068-2-64, apparecchiatura di collaudo di vibrazione fornitore Prova di vibrazione casuale per l'IEC 60068-2-64, apparecchiatura di collaudo di vibrazione fornitore Prova di vibrazione casuale per l'IEC 60068-2-64, apparecchiatura di collaudo di vibrazione fornitore

Grande immagine :  Prova di vibrazione casuale per l'IEC 60068-2-64, apparecchiatura di collaudo di vibrazione

Dettagli:

Luogo di origine: Dongguang, Cina
Marca: LABTONE
Certificazione: CE / ISO
Numero di modello: EV206

Termini di pagamento e spedizione:

Quantità di ordine minimo: 1 set
Prezzo: Negotiable
Imballaggi particolari: Cassa del compensato con l'imballaggio di vuoto
Tempi di consegna: 45 giorni lavorativi
Termini di pagamento: T / T, L / C
Capacità di alimentazione: 15 insiemi/mese
Contact Now
Descrizione di prodotto dettagliata
Forza d'uscita massima: 600kg (6kN) Gamma di frequenza: 2-3000 hertz
Spostamento massimo: 50 millimetri Carico utile: 200 kg
Velocità massima: 200cm/s Alimentazione: un CA 380V 50Hz di 3 fasi



Prova di vibrazione casuale per l'IEC 60068-2-64, apparecchiatura di collaudo di vibrazione





Introduzione



La prova di vibrazione è un processo di emozionante o di colpire una certa parte o dispositivo per osservare la sua reazione nell'ambiente reale. La prova di vibrazione ampiamente si applica in molti campi, varianti dal circuito, dall'aeroplano, dalla nave, dal razzo, dal missile, dall'automobile, dall'elettrodomestico e da altri prodotti industriali.



Labtone può offrirgli l'intera proposta di prova e di vibrazione e gli fornisce i certificati di qualità dei prodotti secondo il cittadino e le norme internazionali, compreso le norme di GB, di GJB, dell'UL, di JIS, di BACCANO, di iso, delle BS, di mil, di IEC e di ASTM.





Specifiche: EV203-EV220



Modello EV203 EV206 EV210 EV220
Generatore di vibrazione VG300/40 VG300/50 VG1000/50 VG2000/50
Frequenza (hertz) 2-2500 2-3000 2-3000 2-2500
Forza d'uscita massima (kg.f) 300 600 1000 2000
Max. Displacement (mmp-p) 38 50 50 50
Max. Acceleration (g) 100 100 100 100
Max. Velocity (cm/s) 120 200 200 200
Carico utile (chilogrammo) 120 200 300 400
Armatura Massachussets (chilogrammo) 3 6 10 20
Diametro dell'armatura (millimetro) φ150 φ200 φ240 φ320
Metodo di raffreddamento Raffreddamento ad aria forzata
Peso del generatore di vibrazione (chilogrammo) 460 920 1100 1600
Dimensione L*W*H (millimetro) del generatore di vibrazione 750*555*670 800*600*710 845*685*840 1200*870*1100
Amplificatore di potenza Amp3k Amp6k Amp12k Amp22k
Metodo di raffreddamento Raffreddamento ad aria forzata
Peso dell'amplificatore di potenza (chilogrammo) 250 320 350 500
Dimensione L*W*H (millimetro) dell'amplificatore di potenza 800*550*1250 800*550*1250 800*550*1520 800*550*1520
Utilità
Requisiti
AC380V trifase ±10% 50Hz
Capacità totale (chilowatt) 9 20 25 35




Come selezionare un sistema di prova di vibrazione:



L'individuazione del sistema adeguato per eseguire una prova particolare su un esemplare particolare comprende tre punti distinti:

  1. Determini la gamma di frequenza della prova e dei moti del picco di estremo (accelerazione, velocità e spostamento) dalla specifica di prova. Secondo il tipo di scossa classico della prova (seno spazzato, casuale, o per esempio) eseguirete i calcoli differenti per compire questo.

  2. Dalle specifiche di dispositivo determini la massa del dispositivo nell'ambito della prova (DUT) e le dimensioni della superficie di montaggio richiesta per serrare il DUT ad una tavola dell'agitatore con il suo centro di gravità (CG) sopra il centro della tavola. Ciò può richiedere l'uso di un estensore capo e/o dell'altro dispositivo del montaggio. Determini la massa di tale hardware supplementare compreso tutti i fermi del montaggio.

  3. Esamini le specifiche dell'agitatore di un sistema di prova. Verifichi che la massa del DUT e tutti i dispositivi del montaggio siano di meno che il carico utile statico massimo valutato dell'agitatore. Verifichi che il DUT (o il suo hardware di montaggio) possa essere serrato all'armatura dell'agitatore o diriga l'estensore. Aggiunga l'efficace armatura Massachussets e diriga la massa dell'estensore alla massa di DUT e la massa di tutti i dispositivi del montaggio e fermi e qualunque accelerometri montati al DUT – questo è Massachussets commovente totale che deve essere mosso dall'agitatore durante la prova. Moltiplichi Massachussets commovente totale per l'accelerazione determinata a punto uno per calcolare la forza richiesta. Verifichi che la gamma di frequenza risoluta della prova, la forza, l'accelerazione di punta, la velocità di punta e lo spostamento di punta richiesti dalla prova e dal DUT siano tutta di meno che le valutazioni del rendimento corrispondenti del sistema selezionato dell'agitatore. Se questo è vero, l'agitatore selezionato è accettabile. Se non, un agitatore più potente è richiesto.





Industrie applicabili:

  • Automobilistico;
  • Elettronica;
  • Aviazione;
  • Grandi navi;
  • Industria militare;
  • Transito della ferrovia;
  • Potoelectronics;
  • Laboratori di prova.




Caratteristiche:



  • l sistema di sospensione irregolare e moto lineare che guidano, forte capacità di carico, buona guidando le funzioni, alta stabilità.
  • l airbag del centro del carico con alta rigidezza statica e rigidezza dinamica bassa, forte capacità di carico, prestazione perfetta su variazione di ampiezza.
  • l picco di corrente di commutazione di potenza, di sigma 3, basso consumo energetico e distorsione armonica minima della classe di alta efficienza D.
  • l auto-diagnosi rapido con l'interruttore di sicurezza, alta affidabilità di sicurezza.
  • l dispositivo di isolamento di scossa dell'airbag per la piattaforma di vibrazione senza il bisogno di supplementare. fondamento, riproduzione perfetta dell'onda vibratoria e riduzione della trasmissione di vibrazione.
  • l orizzontale e piattaforme verticali di espansione per le applicazioni differenti.
  • l operazione semplice del regolatore.

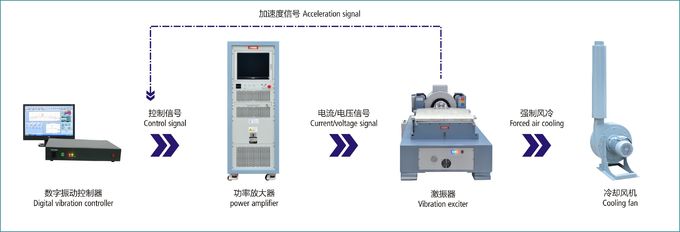

Principio di funzionamento:



Prova di vibrazione casuale per l'IEC 60068-2-64, apparecchiatura di collaudo di vibrazione





Servizi:


Prevendite:

  • Consultazione tecnica: metodo di prova, pianificazione del laboratorio e suggerimento.
  • Selezione dell'attrezzatura: schema di selezione, FAQ.
  • Schema di prova del prodotto.

In-vendite:

  • Comunicazione del cliente e relazione sullo stato di avanzamento.
  • Orientamento per la preparazione di predisposizione per istallazione, l'incarico dell'attrezzatura e l'esecuzione dei test
  • Calibratura (quando la verifica dei terzi è richiesta)

Post-vendita:

  • Addestramento tecnico: operazione di attrezzatura, di manutenzione quotidiana, della diagnosi dei guasti comune e della risoluzione dei problemi.
  • Servizio in loco preveduto: Rilevazione del problema appena possibile per eliminare attrezzature ed i rischi antropogenici. Ciò è di assicurare il funzionamento dell'attrezzatura come pure la distribuzione a lungo termine e stabili di ultime informazioni tecniche.
  • Supporto tecnico: i servizi pagati speciali sono forniti secondo i bisogni del cliente.



Imballaggio:



Prova di vibrazione casuale per l'IEC 60068-2-64, apparecchiatura di collaudo di vibrazione



Immagine dettagliata:



Prova di vibrazione casuale per l'IEC 60068-2-64, apparecchiatura di collaudo di vibrazione
