Sistema di scuotimento a vibrazione elettrodinamica per test automobilistici NISSAN 28400NDS00
Questo sistema di scuotimento a vibrazione elettrodinamica è progettato per applicazioni di test automobilistici, in particolare per i requisiti NISSAN 28400NDS00. Il sistema simula varie influenze di vibrazione ambientale riscontrate durante il trasporto, l'installazione e l'uso del prodotto per determinare la durata del prodotto in condizioni di vibrazione.
Panoramica dei test di vibrazione
I test di vibrazione valutano la resilienza del prodotto alle vibrazioni ambientali attraverso due modalità principali:
- Vibrazione sinusoidale: Simula rotazione, pulsazione e volatilità in veicoli, aeromobili e navi. Utilizzato per l'analisi della frequenza di risonanza e la convalida strutturale attraverso la scansione di frequenza e i test a frequenza fissa.
- Vibrazione casuale: Valuta la resistenza sismica strutturale complessiva e la durata dell'ambiente di trasporto in stati imballati.
Specifiche dello shaker VG5000-100
| Parametro | Specifiche |
|---|
| Picco sinusoidale (Pk) | 5000Kg.f picco (50KN) |
| Casuale (RMS) | 5000Kg.f r.ms (50KN) ISO5344 |
| Shock (Pk) | 10000Kg.f picco (100KN) @6ms |
| Frequenza utilizzabile | 1～2500Hz |
| Spostamento massimo (p-p) | 100mm (4 pollici) intermittente, 76mm (3 pollici) continuo |
| Velocità massima | 2m/s |
| Accelerazione massima | Sinusoidale: 100g (980 m/s2), Casuale 62g (600 m/s2) |
| Supporto carico verticale | 500 kg |
| Frequenza naturale della sospensione del corpo (asse di spinta) | Meno di 2,5 Hz |
| Diametro dell'armatura | Ф440 mm |
| Peso dell'armatura | 59kg |
| Frequenza di risonanza fondamentale (tavolo nudo) | 2.400 Hz (nom.) +/- 5% |
| Punti di attacco del carico (standard) | 16 inserti M10 in acciaio inossidabile |
| Densità del flusso disperso | ＜10 gauss |
| Dimensioni dello shaker | 1670mmL×1150mmD×1300mmH |
| Peso dello shaker | Circa 4600Kg |
| Requisito di aria compressa | 0,6 Mpa |
Specifiche dell'amplificatore di potenza LA503L
| Parametro | Specifiche |
|---|
| Capacità di uscita nominale | 50KVA (120V rms / 420A rms) |
| Rapporto segnale/rumore | Maggiore di 65 dB |
| Efficienza dell'amplificatore | Maggiore del 90% |
| Dimensioni complessive dell'amplificatore | 650mmL x 920mmD x 2100mmH |
| Peso dell'amplificatore | Circa 560Kg |
| Protezione di interblocco | Sovratensione/sottotensione in ingresso, guasto logico, sovratensione/corrente in uscita, alimentazione di controllo, esterno, pressione olio shaker, O/T modulo, temperatura shaker, corsa shaker |
Specifiche del controller shaker VCS5X-2
Hardware: 2 canali di ingresso analogici, 1 canale di pilotaggio, frequenza di campionamento di 102,4 kHz, gamma di frequenza di 40 kHz, gamma dinamica >120 dB, ADC/DAC a 24 bit, elaborazione DSP a virgola mobile a 32 bit centralizzata e design a basso rumore, gamma dinamica di controllo casuale >90 dB, GUI del sistema operativo Windows e connettività Ethernet, temperatura di esercizio da -20~60℃, struttura senza ventola per ridurre il rumore di fondo.
Software: Casuale di base, Sinusoidale a scansione, Shock classico
Configurazione PC: PC ACER (CPU i3-3,6 GHz, 8 GB di RAM, HDD da 1 TB, porta Ethernet da 1000 Mbps, 4 porte USB) con sistema operativo Microsoft Windows 10/8. Microsoft Word/Excel e Adobe Acrobat consigliati per la modifica dei rapporti di prova.
Accelerometri di controllo: Accelerometro di carica ad alta sensibilità Lab-24110, cavo a basso rumore con spina coassiale M5 in PVC da 10 M a spina BNC, gamma 1-5 kHz, sensibilità 30 pC/g, connettore laterale M5, isolamento di terra, temperatura di esercizio da -40℃ a 160℃.
Modelli di sistema aggiuntivi
| Modello |
EV203 |
EV207 |
EV210 |
EV220 |
| Generatore di vibrazioni | VG300/40 | VG300/50 | VG1000/50 | VG2000/50 |
| Frequenza (Hz) | 2-4500 | 2-3000 | 2-3000 | 2-2500 |
| Forza di uscita massima (kg.f) | 300 | 700 | 1000 | 2000 |
| Spostamento massimo (mm p-p) | 38 | 50 | 50 | 50 |
| Accelerazione massima (g) | 100 | 100 | 100 | 100 |
| Velocità massima (cm/s) | 120 | 200 | 200 | 200 |
| Carico utile (kg) | 120 | 200 | 300 | 400 |
| Massa dell'armatura (kg) | 3 | 6 | 10 | 20 |
| Diametro dell'armatura (mm) | φ150 | φ200 | φ240 | φ320 |
| Metodo di raffreddamento | Raffreddamento ad aria forzata |
| Peso del generatore di vibrazioni (kg) | 460 | 920 | 1100 | 1600 |
| Dimensione del generatore di vibrazioni L*W*H (MM) | 750*555*670 | 800*600*710 | 845*685*840 | 1200*870*1100 |
| Amplificatore di potenza | Amp3k | Amp6k | Amp12k | Amp22k |
| Metodo di raffreddamento | Raffreddamento ad aria forzata |
| Peso dell'amplificatore di potenza (kg) | 250 | 320 | 350 | 500 |
| Dimensione dell'amplificatore di potenza L*W*H (MM) | 800*550*1250 | 800*550*1250 | 800*550*1520 | 800*550*1520 |
| Requisiti di utilità | 3-fase AC380V ±10% 50Hz |
| Capacità aggregata (KW) | 9 | 20 | 25 | 35 |
Standard di conformità
MIL-STD, DIN, ISO, ASTM, IEC, ISTA, GB, GJB, JIS, BS
Settori applicabili
Dispositivi elettronici automobilistici, gruppi motormeter, batterie di accumulo per autoveicoli, apparecchiature elettriche automobilistiche, motori automobilistici, batterie dielettriche solubili in acqua, valvole di sicurezza, compressori per climatizzatori automatici
Caratteristiche principali
- La struttura a doppio circuito magnetico garantisce un'elevata intensità del campo magnetico e una ridotta dispersione del flusso
- La speciale struttura di smagnetizzazione riduce la dispersione del flusso al di sotto di 1 mt
- Molla a U, rulli e cuscinetti lineari per una forte resistenza al carico di deflessione
- Isolamento dalle vibrazioni a molla pneumatica per un funzionamento stabile con carichi pesanti - non sono necessarie fondamenta speciali
- Dispositivi di protezione completi per sovratemperatura, sovraccarico, sovracorrente, sovratensione e sovraspostamento
- Protezione della rete elettrica per sovratensione, sottotensione e perdita di fase
- In grado di completare test ambientali sinusoidali, casuali e di impatto
- Il sistema richiede una fluttuazione di tensione ≤±10% e una resistenza di messa a terra ≤4Ω
- Design ad alta affidabilità adatto per operazioni a lungo termine
I nostri servizi
| Servizio di prevendita |
Consulenza tecnica: Metodi di test, pianificazione e consulenza di laboratorio
Selezione delle apparecchiature: Schemi di selezione del tipo, FAQ
Schemi di test del prodotto |
| Servizio di vendita |
Comunicazione con il cliente e aggiornamenti sui progressi
Guida all'installazione preliminare, preparazione delle apparecchiature, debug e messa in servizio
Cooperazione con misurazioni di verifica di terze parti |
| Servizio post-vendita |
Periodo di garanzia di qualità di un anno con manutenzione a vita
Guida e supporto tecnico
Tempo di risposta di 2 ore per le chiamate di servizio
Accetta OEM, servizi di progettazione e opzioni di etichetta dell'acquirente |

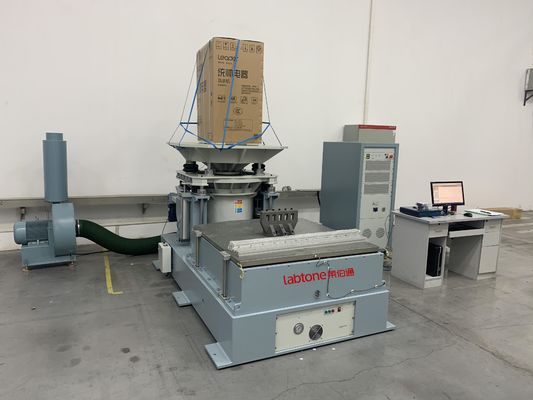

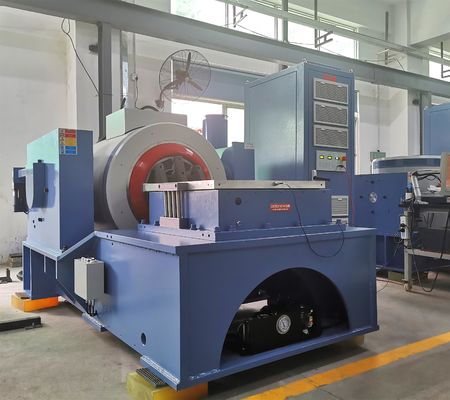

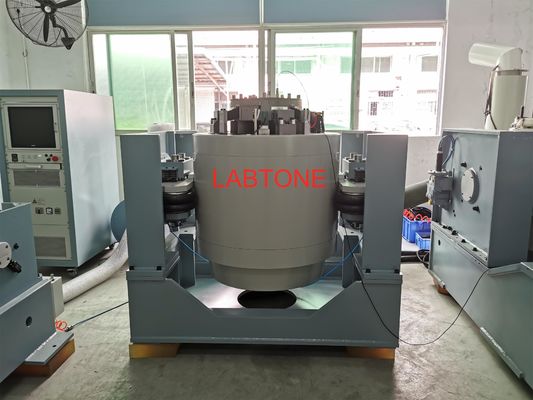

Immagini del prodotto
