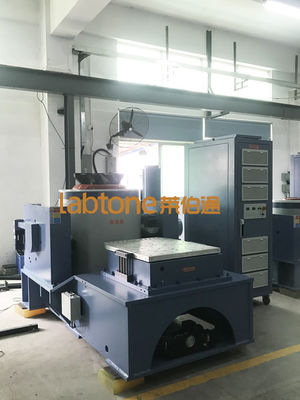

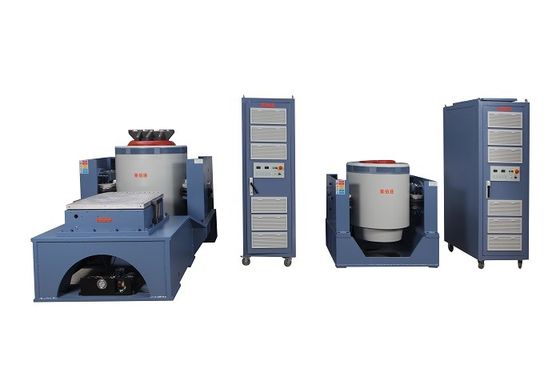

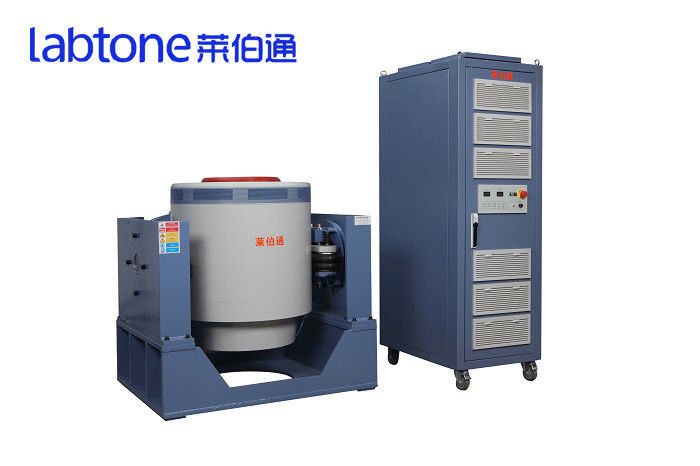

Vibratore soddisfa MIL STD 810G e MIL STD 202H

Come selezionare un sistema di prova delle vibrazioni:

Prima di effettuare il test delle vibrazioni, si deve considerare il tipo di prova da eseguire.tipi di apparecchiature, parametri e punti di rottura.

Trovare un sistema adeguato per eseguire una prova particolare su un determinato campione comporta tre fasi distinte:

1. Determinare la gamma di frequenza della prova e i movimenti di picco estremi (accelerazione, velocità e spostamento) dalla specifica di prova.o Classical Shock per esempio) si eseguirà diversi calcoli per realizzare questo.
2. From the Device Specifications determine the mass of the device under test (DUT) and the dimensions of the mounting surface required to bolt the DUT to a shaker table with its center of gravity (CG) over the table’s centerDeterminare la massa di tale materiale aggiuntivo, compresi tutti i dispositivi di fissaggio.
3. Verificare che la massa del DUT e di eventuali apparecchi di montaggio sia inferiore al carico statico massimo del shaker.Verificare che il DUT (o il suo hardware di montaggio) può essere avvitato all'armatura o all'espansione della testa dello shaker. Add the Effective Armature Mass and head expander mass to the DUT mass and the mass of any mounting fixtures and fasteners and any accelerometers mounted to the DUT – this is the Total Moving Mass that must be moved by the shaker during the test. Moltiplicare la massa totale in movimento per l'accelerazione determinata nel primo passo per calcolare la forza necessaria. Verificare la gamma di frequenza, la forza, l'accelerazione massima,La velocità massima e lo spostamento massimo richiesti dalla prova e dal DUT sono tutti inferiori alle prestazioni corrispondenti del sistema di agitazione selezionatoSe questo è vero, l'agitatore selezionato è accettabile. Se no, è richiesto un agitatore più potente.

Norme applicabili:

Per la definizione del prodotto, si intende il prodotto in questione, se si tratta di un prodotto o di un servizio specifico.

Industria applicabile:

Automotive, elettronica, aerospaziale, navi, telecomunicazioni, ptoelettronica, strumenti, ecc.

Caratteristiche:

• Forza del sistema di sospensione e guida del movimento lineare, grande capacità di carico, buone funzioni di guida, elevata stabilità.
• Perfette prestazioni sulla variazione di ampiezza.
• Alta efficienza sulla conversione di potenza di classe D, corrente di picco 3 - Sigma, offrono l'ottimizzazione del consumo di potenza e una minima distorsione armonica.
• Diagnostica automatica rapida e protezione della catena, elevata sicurezza e affidabilità
• Dispositivo di smorzamento isolazione airbag realizzare la la tavola di vibrazione senza necessità di una fondazione speciale.
• Applicazione diversa sulle tavole verticali e orizzontali.
• Semplice per il controller.

Principio di funzionamento:

Seminario:
