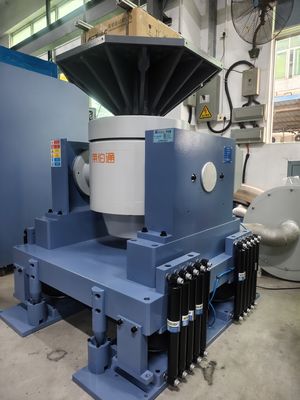

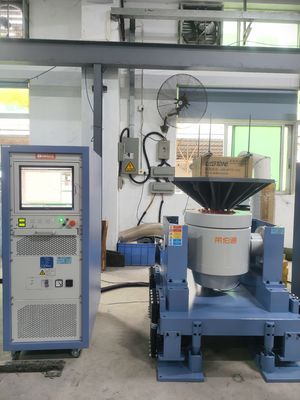

Attrezzature di prova di laboratorio per la prova delle vibrazioni dei pezzi della vettura
Caratteristiche:
- Sistema di sospensione robusto e guida del movimento lineare, elevata capacità di carico, buone funzioni di guida, elevata stabilità
- Airbag centro carico ha alta rigidità statica e bassa rigidità dinamica, forte capacità di carico, prestazioni perfette sulla variazione di ampiezza
- Commutazione di potenza di classe D ad alta efficienza, corrente di picco 3-sigma, fornisce il miglior consumo di potenza e minimizza la distorsione armonica
- Autodiagnosi rapida con blocco di sicurezza, elevata affidabilità di sicurezza
- Dispositivo di isolamento da urti da airbag per piattaforma di vibrazione senza necessità di fondazioni aggiuntive, riproduzione perfetta dell'onda vibrazionale e riduzione della trasmittanza delle vibrazioni
- Fornire una piattaforma di espansione orizzontale e verticale per applicazioni diverse
- Semplice funzionamento del regolatore
Specificità: EV203-EV220
| Modello |
EV203 |
EV206 |
EV210 |
EV220 |
| Generatore di vibrazioni |
VG300/40 |
VG300/50 |
VG1000/50 |
VG2000/50 |
| Frequenza ((Hz) |
2-2500 |
2-3000 |
2-3000 |
2-2500 |
| Forza di uscita massima ((kg.f) |
300 |
600 |
1000 |
2000 |
| Dislocazione massima (mmp-p) |
38 |
50 |
50 |
50 |
| Accelerazione massima (g) |
100 |
100 |
100 |
100 |
| Velocità massima ((cm/s) |
120 |
200 |
200 |
200 |
| Carico utile ((kg) |
120 |
200 |
300 |
400 |
| Massa dell'armatura ((kg) |
3 |
6 |
10 |
20 |
| Diametro dell'armatura ((mm) |
φ150 |
φ200 |
φ240 |
φ320 |
| Metodo di raffreddamento |
raffreddamento forzato |
| Peso del generatore di vibrazioni ((kg) |
460 |
920 |
1100 |
1600 |
| Dimensione del generatore di vibrazioni L*W*H(MM) |
750*555*670 |
800*600*710 |
845*685*840 |
1200*870*1100 |
| Amplificatore di energia |
Amp3k |
Amp6k |
Amp12k |
Amp22k |
| Metodo di raffreddamento |
raffreddamento forzato |
| Peso dell'amplificatore di potenza ((kg) |
250 |
320 |
350 |
500 |
| Dimensione dell'amplificatore di potenza L*W*H(MM) |
800*550*1250 |
800*550*1250 |
800*550*1520 |
800*550*1520 |
Utilità
Requisiti |
3 fasi AC380V ± 10% 50Hz |
| Capacità aggregata (KW) |
9 |
20 |
25 |
35 |
Norme applicabili:Per la definizione del prodotto, si intende il prodotto in questione, in particolare il prodotto in esame.
Industria applicabile:
Parti e sistemi per autoveicoli
Assemblaggio elettronico, collaudo di apparecchiature informatiche
Avionica e sperimentazione di hardware militare
Prova di componenti satellitari
Prova del prodotto e del pacchetto
Screening generale per lo stress
Prestazioni di Dynamic Shaker
Il livello massimo di accelerazione di un agitatore elettromagnetico è determinato dalla corrente massima e dalla condizione di carico.lo spostamento della parte in movimento è limitato in modo tale che l'accelerazione non raggiunga un livello elevatoLa frequenza di risonanza dell'elemento in movimento è progettata per essere superiore al limite superiore della gamma di frequenze del vibratore.
Scelta del modello Shaker
Per scegliere un sistema di prova di vibrazione adatto, la cosa più importante è conoscere la forza di eccitazione necessaria per eseguire la prova di vibrazione.devono essere specificati i seguenti dati::
- Frequenza (intervallo di frequenza)
- Accelerazione massima
- Spostamento massimo
- Velocità massima
- Massa e fissazione dello sperimento
La fissazione del campione è selezionata in base al limite superiore della frequenza di prova e della dimensione del campione, sia una piattaforma di espansione verticale che una tavola di scivolo orizzontale.La massa del campione è necessaria per valutare la forza di eccitazione richiesta per la prova di vibrazione.
Servizio
Servizio Prevendita
1) Consulenza tecnica: metodo di prova, progettazione e suggerimenti di laboratorio.
2)Selezione delle attrezzature: schema di selezione, FAQ.
3) Programma di sperimentazione dei prodotti.
4)Comunicazione con i clienti e relazione sui progressi compiuti.
Servizio post-vendita
1)Formazione tecnica: funzionamento dell'apparecchiatura, manutenzione giornaliera, diagnosi e risoluzione dei problemi comuni.
2)Servizio in loco programmato: rilevamento del problema il più presto possibile per eliminare le apparecchiature e i pericoli antropogeni.Questo è per garantire il funzionamento stabile e a lungo termine delle apparecchiature e la fornitura delle ultime informazioni tecniche..
3)Supporto tecnico: vengono forniti servizi speciali a pagamento in base alle esigenze del cliente.
FAQ:
Come si attacca l'hardware che si sta testando al shaker?
Per la maggior parte degli impianti vengono saldati, ma la maggior parte dei dispositivi sono confezionati con un sistema di saldatura.
Come si controlla il shaker?
Se cerchiamo risonanze nel prodotto che stiamo testando, ordiniamo allo shaker di agitare il prodotto ad una frequenza alla volta, ma di variare la frequenza di prova,per spazzare su una gamma di frequenzeMa in modo più realistico, ordiniamo allo shaker di vibrare in modo casuale ed eccitare tutte le risonanze contemporaneamente.
Cos'e' quella risonanza? E' una brutta cosa?
Avete mai notato che il volante si muove con un'ampiezza di spostamento piuttosto grande, maggiore dell'input della colonna?C'è una piccola probabilità che in pochi anni il frustamento della colonna di sterzo possa causare un guasto da stanchezza da piegatura..Quando scuotiamo uno strumento di un veicolo automobilistico, navale o terrestre, cerchiamo, ad esempio, parti di schede di cablaggio stampate (PWB) che rispondono con un movimento maggiore di quello che stiamo inserendo.Che la flessione può danneggiare il cablaggio PWB, può danneggiare i componenti collegati e danneggiare le connessioni saldate tra i componenti e il PWB.
