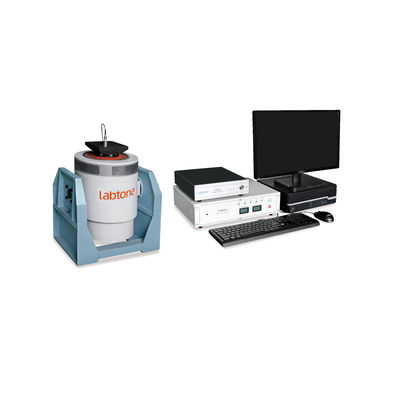

Sistema di prova vibrazioni minitype
Descrizione
Con peso leggero, piccolo volume, comodo da spostare, la tavola vibrante standard della serie ET è ampiamente utilizzata nella calibrazione del sensore di accelerazione; test di vibrazione, test di fatica e test di impedenza meccanica di micro parti; allo stesso tempo, la serie ET può essere utilizzata anche per l'insegnamento, la ricerca scientifica e il laboratorio.
Applicazione del prodotto
Sistema di prova vibrazioni minitype
Con peso leggero, piccolo volume, comodo da spostare, la tavola vibrante standard della serie ET è ampiamente utilizzata nella calibrazione del sensore di accelerazione; test di vibrazione, test di fatica e test di impedenza meccanica di micro parti; allo stesso tempo, la serie ET può essere utilizzata anche per l'insegnamento, la ricerca scientifica e il laboratorio.
Il test di vibrazione è un processo di eccitazione o shock di una parte o di un dispositivo per osservare la sua reazione in un ambiente reale. Il test di vibrazione è ampiamente applicato in molti campi, che vanno dai circuiti stampati, aerei, navi, razzi, missili, automobili, elettrodomestici e altri prodotti industriali.
Labtone può offrirti l'intera proposta di vibrazione e test e fornirti i certificati di qualità dei prodotti in conformità con gli standard nazionali e internazionali, inclusi gli standard GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC e ASTM.
Caratteristiche
- Applicare alla calibrazione del misuratore di vibrazioni di alta precisione, al test di impedenza meccanica, all'analisi delle vibrazioni della sorgente di vibrazioni.
- Applicare al test di vibrazione di varie parti piccole e leggere come sensori, macchine elettroniche, elettriche e così via.
- Applicare al test di base dell'ingegneria delle vibrazioni delle apparecchiature didattiche.
Configurazione dell'apparecchiatura
| Articolo |
Configurazione |
Quantità |
| 1. |
Vibrazioneshaker |
|
| |
ET30 Shaker |
1 set |
| 2. |
Amplificatore di potenza digitale |
|
| |
Amplificatore di potenza PA502E |
1 set |
| 4. |
Accessori allegati |
|
| |
linea di collegamento |
1 set |
| |
Istruzioni per l'uso, rapporto di ispezione, certificato, manuale di manutenzione, ecc. |
1 set |
| |
Strumenti speciali |
1 set |
Specifiche della macchina per test di vibrazione:
| Elettricodinamico shaker |
| Forza di eccitazione sinusoidale massima |
55Kg.f picco (550N) |
| Gamma di frequenza |
5～5000Hz (Sono disponibili frequenze maggiori) |
| Spostamento massimo |
20 mm p-p |
| Velocità massima |
1,6 m/s |
| Accelerazione massima |
30 G (300 m/s2) |
| Supporto carico verticale |
20 kg |
| Diametro dell'armatura |
Ф120 mm |
| Peso dell'armatura |
1,7 kg |
| Dimensione complessiva |
445mm L x 333mm P x 203mm H |
| Peso dello shaker |
97 Kg |
| Tipo di raffreddamento |
Raffreddamento ad aria tramite ventola assiale interna |
| PA501EFPowerAmplificatore |
| Potenza in uscita |
900 VA |
| Dimensione del cabinet dell'amplificatore |
430mm×200mm×500mm |
| Sistema di protezione servo |
| Funzioni: |
FUSIBILE, OSC ZERO, OVER DISP, OVER VILTAGE, OVER CURRENT, OVER HEAT, EXT-TRIP, EXT-STOP |
| Vibratore |
| Configurazione hardware: |
Ingressi a 2 canali, uscite a 1 canale |
| Computer di controllo |
1 set |
| Funzione |
Controllo sinusoidale, Controllo casuale
Lingua: inglese, cinese
|
| Sistema operativo |
Microsoft Windows 7/8/10 |
| Sensore di accelerazioneLAB |
Gamma di frequenza: 1-12KHz
Sensibilità: 30 ±10 pC/g
Intervallo di temperatura: da -40℃ a 160℃
|
| Head Expander VT40CM |
| Dimensioni del tavolo |
400x400mm |
| Materiale |
Lega di magnesio |
| Frequenza |
Fino a 2000Hz |
| Requisiti elettrici: |
| Alimentazione |
CA 220V±10%, 50/60Hz, monofase, 900VA |
| Requisiti ambientali |
Temperatura: 0～40ºC
Umidità relativa: 0～80%, senza condensa
|
Servizi per macchine per test di vibrazione
Prevendita:
- Consulenza tecnica: metodo di prova, pianificazione e suggerimenti per il laboratorio.
- Selezione delle apparecchiature: schema di selezione, FAQ.
- Schema di test del prodotto.
In vendita:
- Comunicazione con il cliente e rapporto sullo stato di avanzamento.
- Guida per la preparazione pre-installazione, la messa in servizio delle apparecchiature e il test di funzionamento.
- Calibrazione (quando è richiesta la verifica di terze parti).
.
Servizio post-vendita
- Formazione su come installare la macchina, formazione su come utilizzare la macchina.
- Ingegneri disponibili per la manutenzione dei macchinari all'estero.

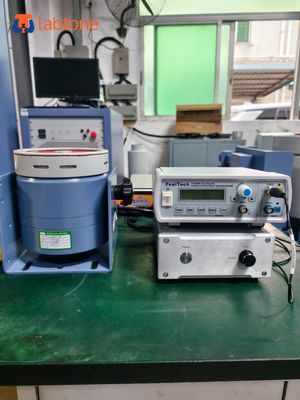

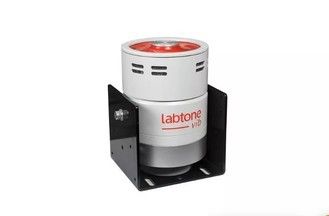

Immagini dettagliate
