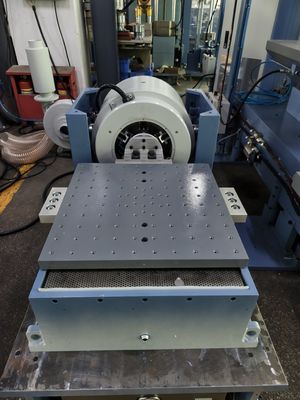

3 Sistemi di prova delle vibrazioni dell'asse Tavola di scossa per la simulazione stradale di parti automobilistiche

3 Sistemi di prova delle vibrazioni dell'asse Tavola di scossa per la simulazione stradale di parti automobilistiche
3 Sistemi di prova delle vibrazioni dell'asse Tavola di scossa per la simulazione stradale di parti automobilistiche 3 Sistemi di prova delle vibrazioni dell'asse Tavola di scossa per la simulazione stradale di parti automobilistiche 3 Sistemi di prova delle vibrazioni dell'asse Tavola di scossa per la simulazione stradale di parti automobilistiche

Grande immagine :  3 Sistemi di prova delle vibrazioni dell'asse Tavola di scossa per la simulazione stradale di parti automobilistiche

Dettagli:
Luogo di origine: Cina
Marca: LABTONE
Certificazione: CE, ISO
Numero di modello: EV101
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1
Prezzo: negoziabile
Imballaggi particolari: Cassa del compensato con l'imballaggio di vuoto
Tempi di consegna: 45 giorni lavorativi
Termini di pagamento: T/T
Capacità di alimentazione: 15 set al mese
Contatto

3 Sistemi di prova delle vibrazioni dell'asse Tavola di scossa per la simulazione stradale di parti automobilistiche

descrizione
Forza seno nominale:: 3 KN Amplificatore di potenza:: Amp3k
Massa dell'armatura:: 3 kg Velocità Massima:: 120 cm/s
Carico utile:: 120 kg alimentazione:: CA 380V 50Hz
Rilevazioni:: attrezzature per la prova degli imballaggi, attrezzature di laboratorio per le vibrazioni
Evidenziare:

Sistemi di prova delle vibrazioni delle parti automobilistiche

,

Sistemi di prova delle vibrazioni 3 assi

,

Sistemi di prova delle vibrazioni della tavola agitatrice

Introduzione



Il test di vibrazione è un processo di eccitazione o shock di una parte o di un dispositivo per osservare la sua reazione in un ambiente reale. Il test di vibrazione è ampiamente applicato in molti campi, che vanno dai circuiti stampati, aerei, navi, razzi, missili, automobili, elettrodomestici e altri prodotti industriali.



Labtone può offrirti l'intera proposta di vibrazione e test e fornirti i certificati di qualità dei prodotti in conformità con gli standard nazionali e internazionali, inclusi gli standard GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC e ASTM.



Parametri tecnici per EV203



Parametri di VG300-40 elettrodinamico agitazione
Forza di eccitazione sinusoidale massima 300Kg.f picco (3KN)
Forza di eccitazione casuale massima 300Kg.f r.ms (3KN)
Forza di eccitazione d'urto massima 600Kg.f picco (6KN)
Gamma di frequenza 2～2500Hz
Spostamento massimo 38 mm p-p
Velocità massima 1,8 m/s
Accelerazione massima 100G (980 m/s2)
Carico massimo (sinusoidale) F=M.A
5G (49 m/s2) 10G (98 m/s2) 20G (196 m/s2) 30G (294 m/s2)
57kg 27kg 12kg 7kg
Carico effettivo 120 kg
Frequenza di isolamento delle vibrazioni 2,5 Hz
Diametro dell'armatura Ф150 mm
Massa dell'armatura 3kg
Vite da tavolo 13×M8
Perdita di flusso ＜10gauss
Momento eccentrico ammissibile 300N.m
Dimensioni dell'agitatore 800×565×670 mm
Peso Circa 480Kg
Amp3Amplificatore di potenza a commutazione digitale K
Potenza in uscita 4KVA
Tensione di uscita 100V
Corrente di uscita 30A
Efficienza dell'amplificatore ≥90%
Frequenza di commutazione 116KHz
Rapporto segnale/rumore ≥65dB
Rumore ≤70dB
Dimensione dell'amplificatore 880 ×590 ×1125 mm
Sistema di protezione servo
Funzioni: Temperatura, pressione dell'aria, sovra-spostamento, sovra-tensione, sovra-corrente, sotto-tensione in ingresso, guasto esterno, alimentazione di controllo, guasto logico, perdita di fase in ingresso, ecc.
Controller di vibrazione digitale
Configurazione hardware: Ingresso a 2 canali, uscita a 1 canale
Computer di controllo 1 set





Caratteristiche:

  • Resistenza del sistema di sospensione e guida del movimento lineare, forte capacità di carico, buone funzioni di guida, alta stabilità.
  • Prestazioni perfette sulla variazione di ampiezza.
  • Alta efficienza sulla conversione di potenza di Classe D, corrente di picco a 3 - Sigma, fornisce l'ottimizzazione del consumo energetico e la minima distorsione armonica.
  • Diagnostica di autotest rapida e salvaguardia a catena, alta sicurezza e affidabilità
  • Il dispositivo di smorzamento dell'isolamento del sacco d'aria realizza la tavola vibrante senza la necessità di una fondazione speciale. Perfetta riproduzione della forma d'onda di vibrazione e riduzione della trasmissione delle vibrazioni
  • Diverse applicazioni sui tavoli verticali e orizzontali.
  • Funzionamento semplice per il controller.



Principio di funzionamento:



3 Sistemi di prova delle vibrazioni dell'asse Tavola di scossa per la simulazione stradale di parti automobilistiche 0





Specifiche: EV203-EV220



Modello EV203 EV206 EV210 EV220
Generatore di vibrazioni VG300/40 VG300/50 VG1000/50 VG2000/50
Frequenza (Hz) 2-2500 2-3000 2-3000 2-2500
Forza di uscita massima (kg.f) 300 600 1000 2000
Spostamento massimo (mmp-p) 38 50 50 50
Accelerazione massima (g) 100 100 100 100
Velocità massima (cm/s) 120 200 200 200
Carico utile (kg) 120 200 300 400
Massa dell'armatura (kg) 3 6 10 20
Diametro dell'armatura (mm) φ150 φ200 φ240 φ320
Metodo di raffreddamento Raffreddamento ad aria forzata
Peso del generatore di vibrazioni (kg) 460 920 1100 1600
Dimensione del generatore di vibrazioni L*W*H (MM) 750*555*670 800*600*710 845*685*840 1200*870*1100
Amplificatore di potenza Amp3k Amp6k Amp12k Amp22k
Metodo di raffreddamento Raffreddamento ad aria forzata
Peso dell'amplificatore di potenza (kg) 250 320 350 500
Dimensione dell'amplificatore di potenza L*W*H (MM) 800*550*1250 800*550*1250 800*550*1520 800*550*1520
Utilità
Requisiti		 3-fase AC380V ±10% 50Hz
Capacità aggregata (KW) 9 20 25 35





Servizi al cliente



Prevendita:

  • Consulenza tecnica: metodo di prova, pianificazione e suggerimento del laboratorio.
  • Selezione delle apparecchiature: schema di selezione, FAQ.
  • Schema di test del prodotto.

In vendita:

  • Comunicazione con il cliente e rapporto sullo stato di avanzamento.
  • Guida per la preparazione pre-installazione, la messa in servizio delle apparecchiature e il test di funzionamento.
  • Calibrazione (quando è richiesta la verifica di terze parti).

Post-vendita:

  • Formazione tecnica: funzionamento delle apparecchiature, manutenzione giornaliera, diagnosi e risoluzione dei problemi comuni.
  • Servizio in loco programmato: rilevamento del problema il prima possibile per eliminare i pericoli per le apparecchiature e antropici. Questo per garantire un funzionamento a lungo termine e stabile delle apparecchiature, nonché la fornitura delle ultime informazioni tecniche.
  • Supporto tecnico: servizi a pagamento speciali sono forniti in base alle esigenze del cliente.

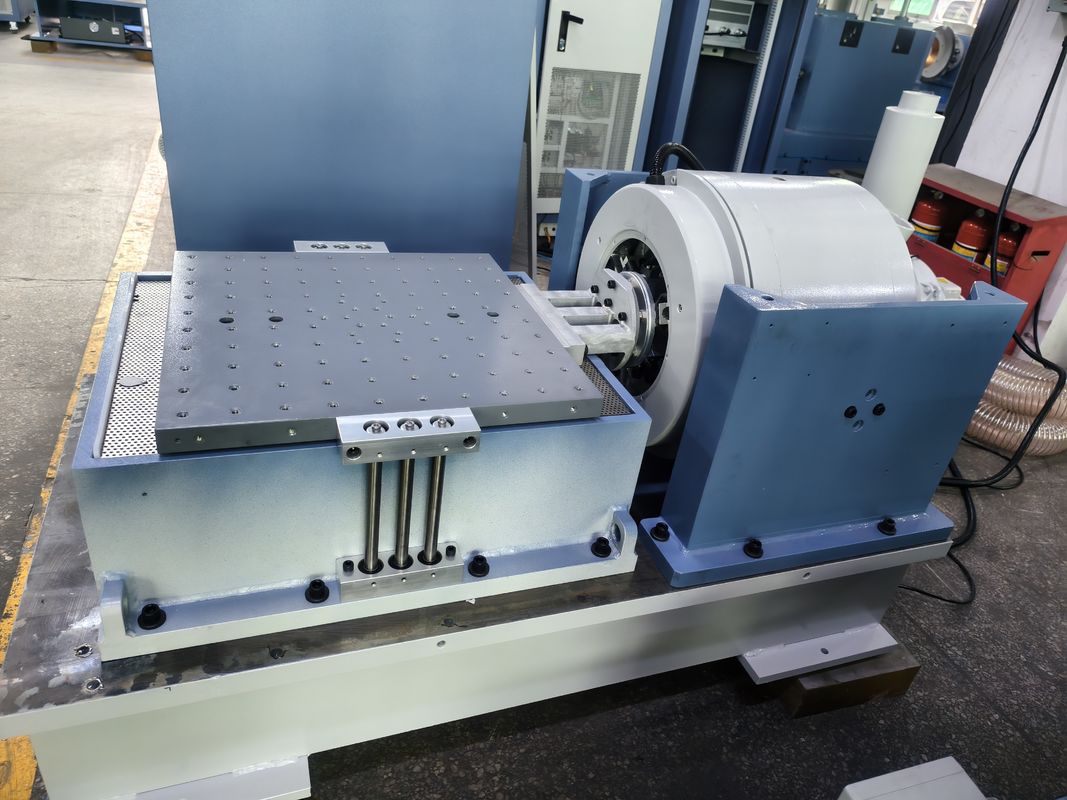

Immagini dettagliate:



3 Sistemi di prova delle vibrazioni dell'asse Tavola di scossa per la simulazione stradale di parti automobilistiche 1
