Sistemi di prova vibrazioni a 3 assi, Tavola vibrante per simulazione stradale di componenti automobilistici​

Sistemi di prova vibrazioni a 3 assi, Tavola vibrante per simulazione stradale di componenti automobilistici​

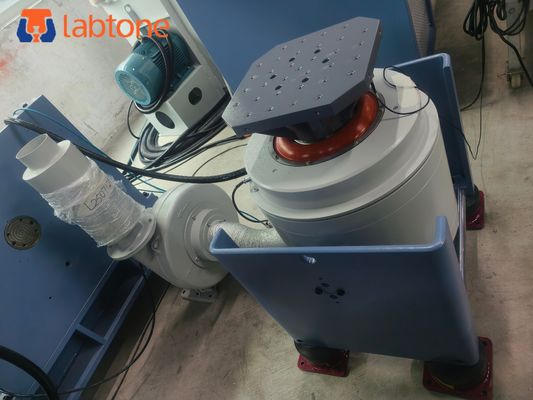

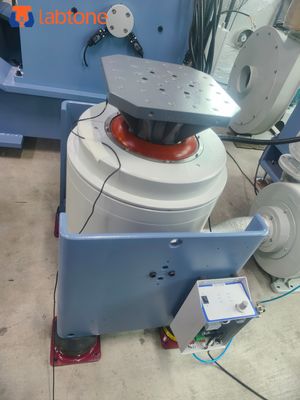

Sistemi di prova vibrazioni a 3 assi, Tavola vibrante per simulazione stradale di componenti automobilistici​ Sistemi di prova vibrazioni a 3 assi, Tavola vibrante per simulazione stradale di componenti automobilistici​ Sistemi di prova vibrazioni a 3 assi, Tavola vibrante per simulazione stradale di componenti automobilistici​

Grande immagine :  Sistemi di prova vibrazioni a 3 assi, Tavola vibrante per simulazione stradale di componenti automobilistici​

Dettagli:
Luogo di origine: CINESE
Marca: LABTONE
Certificazione: CE, ISO
Numero di modello: EV203
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1
Prezzo: negoziabile
Imballaggi particolari: Cassa di legno internazionale
Tempi di consegna: 45 giorni lavorativi
Capacità di alimentazione: 15 serie / mese
Contatto

Sistemi di prova vibrazioni a 3 assi, Tavola vibrante per simulazione stradale di componenti automobilistici​

descrizione
Forza di uscita massima:: 300Kgf Corsa Massima:: 50mm (3 pollici)
Carico utile:: 120KG Diametro di armatura:: ￠150 mm
alimentazione:: CA 380V/50Hz trifase Intervallo di frequenza:: 2-2500
Max. Accelerazione:: 100 g Velocità massima:: 120 m/s
Evidenzia:: attrezzature per test di imballaggio, attrezzature per laboratorio vibrazioni
Evidenziare:

Sistema di prova delle vibrazioni a tre assi

,

tavola vibrante per automotive

,

apparecchiature per test di simulazione stradale

Introduzione



Il test di vibrazione è un processo che consiste nell'eccitare o sollecitare una parte o un dispositivo per osservare la sua reazione in un ambiente reale. Il test di vibrazione è ampiamente applicato in molti settori, che vanno dai circuiti stampati, agli aerei, alle navi, ai razzi, ai missili, alle automobili, agli elettrodomestici e ad altri prodotti industriali.



Labtone può offrirti l'intera proposta di vibrazione e test e fornirti i certificati di qualità dei prodotti in conformità agli standard nazionali e internazionali, inclusi gli standard GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC e ASTM.



Parametri tecnici per EV203



Parametri di VG300-40 elettrodinamico shaker
Max. forza di eccitazione sinusoidale 300Kg.f picco (3KN)
Max. forza di eccitazione casuale 300Kg.f r.ms (3KN)
Max. forza di eccitazione d'urto 600Kg.f picco (6KN)
Gamma di frequenza 2～2500Hz
Max. spostamento 38 mm p-p
Max. velocità 1.8m/s
Max. accelerazione 100G (980 m/s2)
Max. carico (sinusoidale) F=M.A
5G (49 m/s2) 10G (98 m/s2) 20G (196 m/s2) 30G (294 m/s2)
57kg 27kg 12kg 7kg
Carico effettivo 120 kg
Frequenza di isolamento delle vibrazioni 2.5 Hz
Diametro dell'armatura Ф150 mm
Massa dell'armatura 3kg
Vite da tavolo 13×M8
Perdita di flusso ＜10gauss
Momento eccentrico ammissibile 300N.m
Dimensioni dello shaker 800×565×670 mm
Peso Circa 480Kg
Amp3Amplificatore di potenza a commutazione digitale K
Potenza in uscita 4KVA
Tensione di uscita 100V
Corrente di uscita 30A
Efficienza dell'amplificatore ≥90%
Frequenza di commutazione 116KHz
Rapporto segnale/rumore ≥65dB
Rumore ≤70dB
Dimensione dell'amplificatore 880 × 590 × 1125 mm
Sistema di protezione servo
Funzioni: Temperatura, pressione dell'aria, sovra-spostamento, sovra-tensione, sovra-corrente, sotto-tensione in ingresso, guasto esterno, alimentazione di controllo, guasto logico, perdita di fase in ingresso, ecc.
Controller di vibrazione digitale
Configurazione hardware: Ingresso a 2 canali, uscita a 1 canale
Computer di controllo 1 set





Caratteristiche:

  • Resistenza del sistema di sospensione e guida a movimento lineare, forte capacità di carico, buone funzioni di guida, alta stabilità.
  • Prestazioni perfette sulla variazione di ampiezza.
  • Alta efficienza sulla conversione di potenza di Classe D, corrente di picco a 3 - Sigma, fornisce l'ottimizzazione del consumo energetico e la minima distorsione armonica.
  • Diagnostica di autotest rapida e salvaguardia a catena, alta sicurezza e affidabilità
  • Il dispositivo di smorzamento dell'isolamento a sacco d'aria realizza la tavola vibrante senza la necessità di una fondazione speciale. Perfetta riproduzione della forma d'onda di vibrazione e riduzione della trasmissione delle vibrazioni
  • Diverse applicazioni sui tavoli verticali e orizzontali.
  • Funzionamento semplice per il controller.



Principio di funzionamento:



Sistemi di prova vibrazioni a 3 assi, Tavola vibrante per simulazione stradale di componenti automobilistici​ 0





Specifiche: EV203-EV220



Modello EV203 EV206 EV210 EV220
Generatore di vibrazioni VG300/40 VG300/50 VG1000/50 VG2000/50
Frequenza (Hz) 2-2500 2-3000 2-3000 2-2500
Max Forza di uscita (kg.f) 300 600 1000 2000
Max. Spostamento (mmp-p) 38 50 50 50
Max. Accelerazione (g) 100 100 100 100
Max. Velocità (cm/s) 120 200 200 200
Carico utile (kg) 120 200 300 400
Massa dell'armatura (kg) 3 6 10 20
Diametro dell'armatura (mm) φ150 φ200 φ240 φ320
Metodo di raffreddamento Raffreddamento ad aria forzata
Peso del generatore di vibrazioni (kg) 460 920 1100 1600
Dimensione del generatore di vibrazioni L*W*H(MM) 750*555*670 800*600*710 845*685*840 1200*870*1100
Amplificatore di potenza Amp3k Amp6k Amp12k Amp22k
Metodo di raffreddamento Raffreddamento ad aria forzata
Peso dell'amplificatore di potenza (kg) 250 320 350 500
Dimensione dell'amplificatore di potenza L*W*H(MM) 800*550*1250 800*550*1250 800*550*1520 800*550*1520
Utilità
Requisiti		 3-fase AC380V ±10% 50Hz
Capacità aggregata (KW) 9 20 25 35





Servizi al cliente



Prevendita:

  • Consulenza tecnica: metodo di prova, pianificazione e suggerimenti per il laboratorio.
  • Selezione delle apparecchiature: schema di selezione, FAQ.
  • Schema di test del prodotto.

In vendita:

  • Comunicazione con il cliente e rapporto sullo stato di avanzamento.
  • Guida per la preparazione pre-installazione, la messa in servizio delle apparecchiature e il test di funzionamento.
  • Calibrazione (quando è richiesta la verifica di terze parti).

Post-vendita:

  • Formazione tecnica: funzionamento delle apparecchiature, manutenzione giornaliera, diagnosi e risoluzione dei problemi comuni.
  • Servizio in loco programmato: rilevamento del problema il prima possibile per eliminare i pericoli per le apparecchiature e antropici. Questo per garantire un funzionamento stabile e a lungo termine delle apparecchiature, nonché la fornitura delle ultime informazioni tecniche.
  • Supporto tecnico: servizi speciali a pagamento sono forniti in base alle esigenze del cliente.

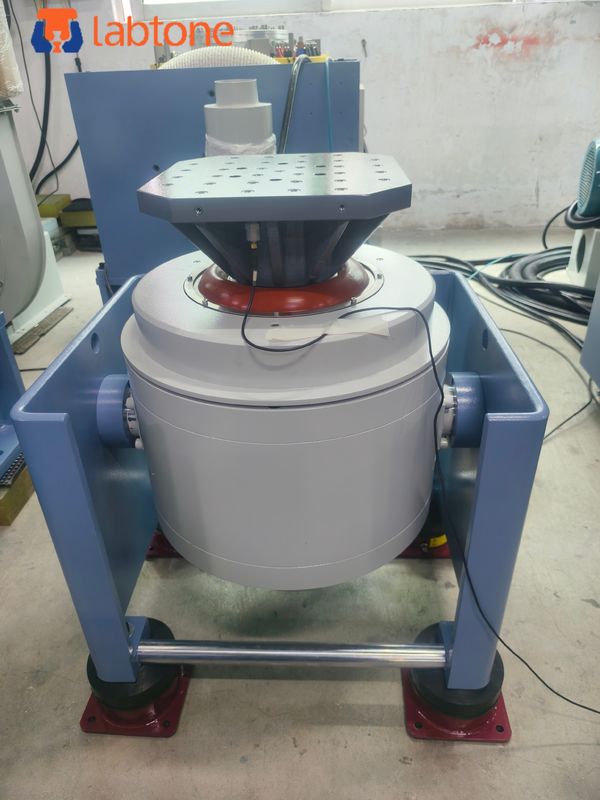

Immagini dettagliate:



Sistemi di prova vibrazioni a 3 assi, Tavola vibrante per simulazione stradale di componenti automobilistici​ 1
