Scaricabile per la prova di parti di aeromobili soddisfa la MIL-STD-810G

Scaricabile per la prova di parti di aeromobili soddisfa la MIL-STD-810G
Electrodynamic Vibration Shaker for aircraft parts testing Meets MIL- STD -810G
Scaricabile per la prova di parti di aeromobili soddisfa la MIL-STD-810G Scaricabile per la prova di parti di aeromobili soddisfa la MIL-STD-810G Scaricabile per la prova di parti di aeromobili soddisfa la MIL-STD-810G Scaricabile per la prova di parti di aeromobili soddisfa la MIL-STD-810G

Grande immagine :  Scaricabile per la prova di parti di aeromobili soddisfa la MIL-STD-810G

Dettagli:
Luogo di origine: Dongguan, Cina
Marca: LABTONE
Certificazione: CE, ISO
Numero di modello: EV222
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1
Prezzo: negoziabile
Imballaggi particolari: Cassa del compensato con l'imballaggio di vuoto
Tempi di consegna: 30-35 giorni lavorativi
Termini di pagamento: L/c, t/t
Capacità di alimentazione: 15 set al mese
Contatto

Scaricabile per la prova di parti di aeromobili soddisfa la MIL-STD-810G

descrizione
Forza seno:: 2400kg.f (24kN) Forza d'urto:: 4400Kg.f picco (44KN)
Forza casuale:: 2200Kg.f.rms (22KN) Velocità massima: 2,0 m/s
Spostamento:: 51mm Carico utile:: 400 kg
Evidenziare:: apparecchiature per prove di vibrazione, sistema di scuotimento elettrodinamico, apparecchiature per
Evidenziare:

scatti elettro-dinamici a vibrazione per aeromobili

,

sistema di prova delle vibrazioni MIL-STD-810G

,

scossa per la prova delle vibrazioni di parti di aeromobili

Sistema di prova vibrazioni Descrizione



Un set completo di sistemi di prova vibrazioni è composto da scuotitore, amplificatore di potenza e sistema di controllo della misurazione delle vibrazioni, in conformità con le norme nazionali e internazionali pertinenti (come MIL-STD, DIN, ISO, ASTM, IEC, ISTA, GB, GJB, JIS, BS, ecc.) per fornire supporto tecnico per l'istituzione dell'ispezione della qualità del prodotto





Articolo Configurazione Quantità
A Scuotitore di vibrazioni
  Scuotitore A11S24 ((compreso il controller di centraggio pneumatico) 1 set
  Ventilatore B402S (compreso silenziatore e condotto) 1 set
  Tavolo scorrevole orizzontale HG50M 1 set
  Espansore di testa VT50CM 1 set
B Amplificatore di potenza
  Amplificatore di potenza LA10K (compresa l'alimentazione di campo) 1 set
C.

Controller di vibrazioni-Vcs-2

(Compreso l'hardware e il software del programma delle funzioni di controllo CDS


  Accelerometro (compreso cavo BNC-M5 a basso rumore da 7 m) 1 set
  Computer(Compresa tastiera, mouse e monitor) 0 set
D

Documentazione

Manuale operativo, rapporto di prova, lista di imballaggio

 1 set
E Accessori
  Strumenti di manutenzione 1 set
  Parti di ricambio standard 1 set




Caratteristiche

  1. Sistema di sospensione robusto e guida a movimento lineare, forte capacità di carico, buone funzioni di guida, alta stabilità.
  2. Airbag centrale di carico con elevata rigidità statica e bassa rigidità dinamica, forte capacità di carico, prestazioni perfette sulla variazione di ampiezza. Basso consumo energetico e minimo.
  3. Commutazione di potenza di classe D ad alta efficienza, corrente di picco a 3 sigma, distorsione armonica.
  4. Autodiagnosi rapida con interblocco di sicurezza, alta affidabilità di sicurezza.
  5. Dispositivo di isolamento dagli urti ad airbag per piattaforma vibrante senza la necessità di ulteriori. fondazione, perfetta riproduzione dell'onda vibrazionale e riduzione della trasmissione delle vibrazioni.
  6. Piattaforme di espansione orizzontali e verticali per diverse applicazioni.
  7. Semplice funzionamento del controller.

Specifiche dello scuotitore elettrodinamico



Specifiche dello scuotitoreA20S34
Picco sinusoidale (Pk) 2400Kg.f picco (24KN)
Casuale (RMS) 2200Kg.f rms (22KN) @ISO5344
Shock (Pk) 4400Kg.f picco (44KN) @6ms
Frequenza utilizzabile DC～3000Hz
Spostamento massimo (p-p) 51mm (2 pollici)
Velocità massima 2m/s
Accelerazione massima Sinusoide: 100g (980 m/s2)；Casuale: 60g (588 m/s2)
Supporto carico verticale 300 kg

Sospensione del corpo naturale

Frequenza (asse di spinta)

 Meno di 2,5 Hz
Diametro dell'armatura Ф340 mm
Peso dell'armatura Circa 24 kg

Risonanza fondamentale

Frequenza (tavolo nudo)

 2.600 Hz (nom.) +/- 5%

Attacco carico

Punti (Standard)

 21 inserti M10 in acciaio inossidabile
Densità del flusso disperso ＜10gauss
Forza parziale ammissibile 500.N.M
Dimensioni dello scuotitore 1190mmL×860mmD×1060mmH
Peso dello scuotitore Circa 1900Kg
Specifiche dell'amplificatore di potenzaLA20KL
Capacità di uscita nominale 22KVA
Rapporto segnale/rumore Maggiore di 65 dB
Efficienza dell'amplificatore Maggiore del 90%
Dimensioni complessive dell'amplificatore 650mmL×920mmD×1780mmH

Espansori di testa



Dimensioni (mm): 300 x 300-1500x1500

Materiale:Alluminio /Magnesio

La piattaforma di espansione è realizzata in lega di magnesio per fornire espansione per l'armatura. Con un design ragionevole e scientifico, la piattaforma può raggiungere una frequenza di prova di 2 kHz. La microstruttura specifica fornisce un'ammortizzazione ragionevole delle vibrazioni e riduce al minimo il fattore di amplificazione della risonanza ad alta frequenza.



Fissaggio / Cubo



Materiale:Alluminio /Magnesio
In base all'effettiva richiesta del cliente, possiamo offrire diverse forme di fissaggio, come tridimensionale quadrato, a L e a T.



Servizio di prevendita

* Consulenza tecnica: metodo di prova, pianificazione e suggerimenti di laboratorio.

* Selezione delle apparecchiature: schema di selezione, FAQ.

* Visualizza la nostra fabbrica.



Servizio post-vendita

* Formazione su come installare la macchina, formazione su come utilizzare la macchina.

* Ingegneri disponibili per la manutenzione dei macchinari all'estero.



Dettagli dell'immagine:

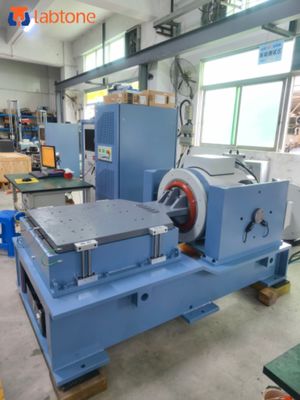

Scaricabile per la prova di parti di aeromobili soddisfa la MIL-STD-810G 0

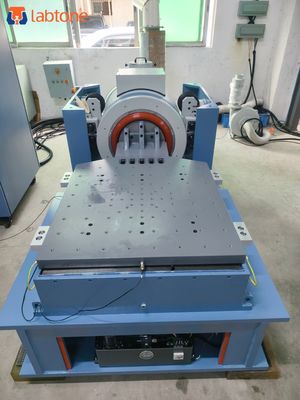

Scaricabile per la prova di parti di aeromobili soddisfa la MIL-STD-810G 1
