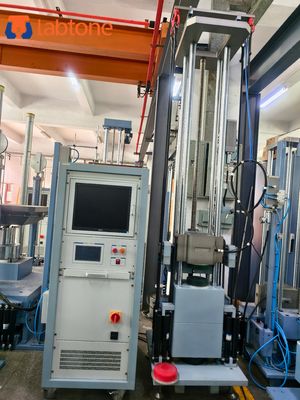

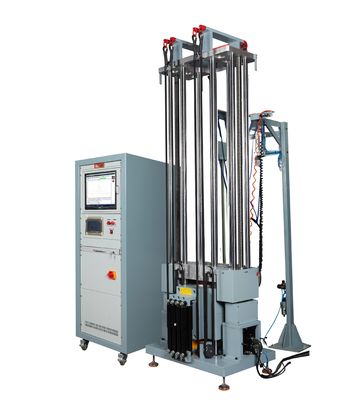

High Acceleration Mechanical Shock Test System for Microdevices with ±5% Shock Wave Measuring Repeatability

High Acceleration Mechanical Shock Test System for Microdevices with ±5% Shock Wave Measuring Repeatability
High Acceleration Mechanical Shock Test System for Microdevices with ±5% Shock Wave Measuring Repeatability High Acceleration Mechanical Shock Test System for Microdevices with ±5% Shock Wave Measuring Repeatability High Acceleration Mechanical Shock Test System for Microdevices with ±5% Shock Wave Measuring Repeatability

Grande immagine :  High Acceleration Mechanical Shock Test System for Microdevices with ±5% Shock Wave Measuring Repeatability

Dettagli:
Luogo di origine: Cina
Marca: LABTONE
Certificazione: CE, ISO
Numero di modello: G-HSKT30
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1 set
Prezzo: negoziabile
Imballaggi particolari: Cassa di legno internazionale
Tempi di consegna: 60 giorni lavorativi
Termini di pagamento: T/t, l/c
Capacità di alimentazione: 6 set/mese
Contatto

High Acceleration Mechanical Shock Test System for Microdevices with ±5% Shock Wave Measuring Repeatability

descrizione
nome: alto sistema del collaudo a scosse di accelerazione 35000g con la tavola di 30x 30cm tavolo operativo: 300x300mm
Peso massimo dell'esemplare (chilogrammi): 30 kg Impulso di scossa: mezzo seno
Gamma di accelerazione (m/s2): 20----10000g Gamma di durata di impulso (spettrografia di massa): 0.2~11
Amplificatore di massa doppio di scossa: DMSA150 Tavolo: 150x105mm
Accelerazione: 30000g Durata del polso: 0.06ms~0.3ms
Carico utile: 2,5 kg
Evidenziare:

High acceleration shock test system

,

Mechanical shock test system for microdevices

,

Shock test system with ±5% repeatability



35000g High Acceleration Mechanical Shock Test System With 30x 30cm table



Introduction


High Acceleration Shock Tester is a high acceleration impact machine, which is designed to carry out specific high acceleration impact test of microdevices.

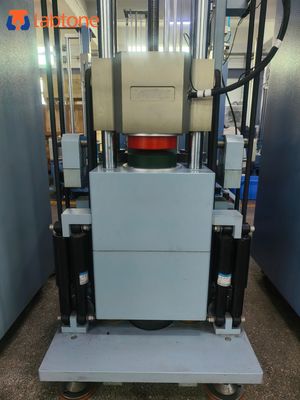

High Acceleration Shock Tester includes a seismic base, a table, a lifting system, guide columns and a brake system, a shock pulse generator and a shock wave measuring instrument.

The specimen is mounted on the table. The table is accelerated to the base by the elastic system and is stopped by a braking system after it rebounds from the base.

The table is guided on vertical chrome-plated guide columns. The guide rods are also used as the surface against which the table brake system reacts.



                                                        System Specifications

This section includes the system specifications, system performance, and shock capabilities.



Model G-HSKT30
Table size 300 mm x 300 mm
Base weight 550kg
Table weight 40kg
Machine weight 1680kg
Max. Specimen weight 30kg
Maximum Duration 11ms
Minimum Duration 0.2ms
Lowest Drop Height 10mm
Highest Drop Height 1500mm



System Performance



Model G-HSKT30
Half sine
Max.velocity 18.6m/s
Max. acceleration 10000g
Max. Specimen weight 30kg
Model DMSA150
Duration range 0.06ms~0.3ms
Max. Velocity change 25m/s
Max. acceleration 35000g
Max. Specimen weight 6kg



Standard Shock Test Machine



Model SKT30 SKT50 SKT100 SKT200 SKT300 SKT600 SKT1000
Table Size (cm) 40 x 40 50 x 60 70 x 80 100 x 100 120 x 120 150 x 150 200 x 200
Max. Specimen Weight(kg) 30 50 100 200 300 600 1000

Max.
Acceleration (G)
 Half Sine 600 600 600 500 500 300 300
Saw-tooth 100 100 100 100 100 100 100
Square 　 150 150 150 100 100 100

Pulse duration
(ms)
 Half Sine 30—0.5 30～1 30～1 30～2 20～3 20～3 20～3
Saw-tooth 18～6 18～6 18～6 18～6 18～6 16～6 18～6
Square 　 30～6 30～6 30～6 30～6 30～6 30～6
Machine dimension(cm) 120*110*245 130*140*260 130×120×260 150×130×260 200×160×300 230×180×310 250×220×310
Controller cabinet dimension(cm) W55*D50*H80
Machine weight(Kg) 1900 2300 3200 4200 8500 15500 21500
Power supply 3(phase) AC380V 50/60Hz Compressed air 0.5～0.8MPa
Standards GB/T2423-2008 GJB1217 GJB360.23 GJB150 GJB548 MIL-STD-202F IEC-68-2-27 MIL-STD-883E MIL-




Services



Presales:

· Technical consultation: test method, laboratory planning, and suggestion.

· Equipment selection: selection scheme, FAQ.

· Product testing scheme.



In-Sales:

· Customer communication and progress report.

· Guidance for pre-installation preparation, equipment commissioning and test run.

· Calibration (when Third Party’s verification is required).



After-Sales:

· Technical training: operation of equipment, daily maintenance, common fault diagnosis, and troubleshooting.

· Scheduled on-site service: Detection of the problem as soon as possible in order to eliminate equipment and anthropogenic hazards. This is to ensure long term and stable equipment operation as well as delivery of the latest technical information.

· Technical support: special paid services are provided according to the customer’s needs.



Workshop :



High Acceleration Mechanical Shock Test System for Microdevices with ±5% Shock Wave Measuring Repeatability 0High Acceleration Mechanical Shock Test System for Microdevices with ±5% Shock Wave Measuring Repeatability 1
