Sistema di prova vibrazioni con amplificatore di potenza per shaker, ventola di raffreddamento e sistema di controllo per test di prodotti conformi a IEC60068-2-27 200

Sistema di prova vibrazioni con amplificatore di potenza per shaker, ventola di raffreddamento e sistema di controllo per test di prodotti conformi a IEC60068-2-27 200

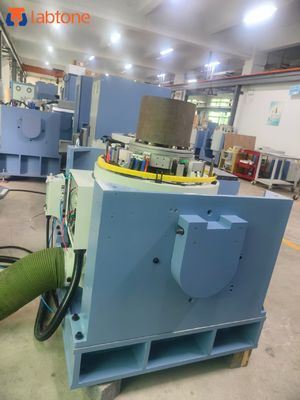

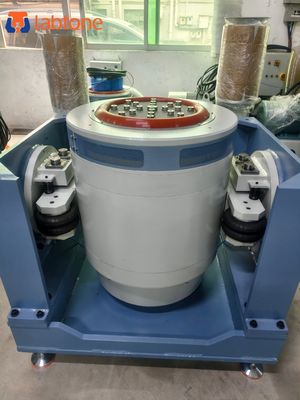

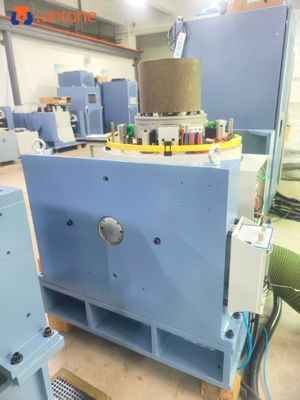

Sistema di prova vibrazioni con amplificatore di potenza per shaker, ventola di raffreddamento e sistema di controllo per test di prodotti conformi a IEC60068-2-27 200 Sistema di prova vibrazioni con amplificatore di potenza per shaker, ventola di raffreddamento e sistema di controllo per test di prodotti conformi a IEC60068-2-27 200 Sistema di prova vibrazioni con amplificatore di potenza per shaker, ventola di raffreddamento e sistema di controllo per test di prodotti conformi a IEC60068-2-27 200

Grande immagine :  Sistema di prova vibrazioni con amplificatore di potenza per shaker, ventola di raffreddamento e sistema di controllo per test di prodotti conformi a IEC60068-2-27 200

Dettagli:
Luogo di origine: Cina
Marca: LABTONE
Certificazione: CE,ISO
Numero di modello: EV222
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1 set
Imballaggi particolari: Cassa di legno internazionale
Tempi di consegna: 45 giorni lavorativi
Contatto

Sistema di prova vibrazioni con amplificatore di potenza per shaker, ventola di raffreddamento e sistema di controllo per test di prodotti conformi a IEC60068-2-27 200

descrizione
Forza sinusoidale: 2400kg.f (24kN) Forza casuale: 2200kg.f (22kN)
Scossa Froce: 4400kg.f (44kN) Spostamento: 51mm
Accelerazione massima: 100 g Carico utile: 400 kg
Max.Velocity: 2,0 m/s Nome: Sistema di agitazione elettrodinamica a 22 kN conforme alla norma IEC60068-2-27:2008
Evidenziare:

sistema di prova vibrazioni con shaker

,

sistema di prova vibrazioni con ventola di raffreddamento

,

sistema di prova vibrazioni per IEC60068-2-27

Sistema di scuotimento elettrodinamico da 22kN conforme a IEC60068-2-27:2008





Diagramma a blocchi del principio dell'apparecchiatura

Un sistema di prova vibrazioni è composto da quattro componenti principali (mostrati in Figura A-1):

  • Scuotitore
  • Amplificatore di potenza
  • Ventilatore di raffreddamento
  • Sistema di misurazione e controllo
    • Accelerometri e cavi
    • Amplificatore di carica, a seconda del tipo di accelerometri.
    • Sistema di controllo, a volte incluso il software di analisi DATI

Configurazione dell'apparecchiatura



Articolo Configurazione Quantità
1) Scuotitore di vibrazioni
  Scuotitore A20S34 (incluso controller di centraggio pneumatico) 1 set
  Ventilatore B752S (incluso silenziatore e condotto) 1 set
  Espansore di testa VT80CM 1 set
  Tavola scorrevole orizzontale HG80M 1 set
2) Amplificatore di potenza
  Amplificatore di potenza LA20K (inclusa alimentazione di campo) 1 set
3)

Controller di vibrazioni-Vcs-02

(Compreso l'hardware e il software del programma di funzioni di controllo CDS


  Accelerometro (incluso cavo BNC-M5 a basso rumore da 7 m) 2 set
  Computer(Inclusa tastiera, mouse e monitor) 0 set
4)

Documentazione

Manuale operativo, lista di imballaggio

 1 set
5) Accessori
  Strumenti di manutenzione 1 set
  Parti di ricambio standard 1 set




Specifiche



Specifiche dello scuotitore
Picco sinusoidale (Pk) 2400Kg.f picco (24KN)
Casuale (RMS) 2200Kg.f rms (22KN) @ISO5344
Shock (Pk) 4400Kg.f picco (44KN) @6ms
Frequenza utilizzabile DC～3000Hz
Spostamento massimo (p-p) 51 mm (2 pollici)
Velocità massima 2 m/s
Accelerazione massima Sinusoidale: 100 g (980 m/s2)；Casuale: 60 g (588 m/s2)
Supporto carico verticale 400 kg

Sospensione del corpo naturale

Frequenza (asse di spinta)

 Meno di 2,5 Hz
Diametro dell'armatura Ф340 mm
Peso dell'armatura Circa 24 kg

Risonanza fondamentale

Frequenza (tavola nuda)

 2.600 Hz (nom.) +/- 5%

Attacco carico

Punti (standard)

 21 inserti in acciaio inossidabile M10
Densità del flusso disperso ＜10 gauss
Forza parziale ammissibile 500.N.M
Dimensioni dello scuotitore 1190mmL×860mmD×1060mmH
Specifiche dell'amplificatore di potenzaLA20K
Capacità di uscita nominale 22KVA
Rapporto segnale/rumore Maggiore di 65 dB
Efficienza dell'amplificatore Maggiore del 90%
Dimensioni complessive dell'amplificatore 650mmL×920mmD×1780mmH

Caratteristiche principali


1) Sistema di sospensione robusto e guida a movimento lineare, forte capacità di carico, buone funzioni di guida, elevata stabilità.
2) Airbag centrale di carico con elevata rigidità statica e bassa rigidità dinamica, forte capacità di carico, prestazioni perfette sulla variazione di ampiezza.
3) Commutazione di potenza di classe D ad alta efficienza, corrente di picco a 3 sigma, basso consumo energetico e minima distorsione armonica    .
4) Autodiagnosi rapida con interblocco di sicurezza, elevata affidabilità della sicurezza
5) Dispositivo di isolamento dagli urti ad airbag per piattaforma vibrante senza la necessità di fondazioni aggiuntive, perfetta riproduzione dell'onda vibrazionale e riduzione della trasmissione delle vibrazioni
6) Piattaforme di espansione orizzontali e verticali per diverse applicazioni
7) Semplice funzionamento del controller


Servizi al cliente

Prevendita:

  • Consulenza tecnica: metodo di prova, pianificazione e suggerimenti di laboratorio.
  • Selezione dell'apparecchiatura: schema di selezione, FAQ.
  • Schema di test del prodotto.


In vendita:

  • Comunicazione con il cliente e rapporto sullo stato di avanzamento.
  • Guida per la preparazione pre-installazione, la messa in servizio dell'apparecchiatura e il test di funzionamento.
  • Calibrazione (quando è richiesta la verifica di terze parti).


Post-vendita:

  • Formazione tecnica: funzionamento dell'apparecchiatura, manutenzione giornaliera, diagnosi e risoluzione dei problemi comuni.
  • Servizio in loco programmato: rilevamento del problema il prima possibile per eliminare i pericoli per le apparecchiature e antropici. Questo per garantire un funzionamento stabile e a lungo termine delle apparecchiature, nonché la fornitura delle ultime informazioni tecniche.
  • Supporto tecnico: servizi speciali a pagamento sono forniti in base alle esigenze del cliente.


Immagini dettagliate:

Sistema di prova vibrazioni con amplificatore di potenza per shaker, ventola di raffreddamento e sistema di controllo per test di prodotti conformi a IEC60068-2-27 200 0



Sistema di prova vibrazioni con amplificatore di potenza per shaker, ventola di raffreddamento e sistema di controllo per test di prodotti conformi a IEC60068-2-27 200 1
